Diferencia entre revisiones de «Conexión de Sensores BLE a Teltonika»
(Página creada con «= Conexión de Sensores TD_BLE a Teltonika a través de Bluetooth = <big>(Se pueden conectar hasta 4 sensores simultáneamente a la mayoría de los modelos GPS Teltonika a través de Bluetooth)</big> <big>Antes de conectar el sensor, busque su dirección '''MAC''' a través de la '''aplicación móvil Escort Configurator''' para dispositivos Android (los dispositivos Apple no dan acceso a las direcciones MAC de ningún dispositivo),</big> <big>también puede ver la…») |
|||
| Línea 26: | Línea 26: | ||
<big>- Cambie el '''BLE Connection control''' a '''Allow'''</big> | <big>- Cambie el '''BLE Connection control''' a '''Allow'''</big> | ||
[[Archivo:Bluetooth4.0.png|no|miniaturadeimagen|660x660px]] | |||
<big>Más abajo tiene 4 puestos para conectar hasta 4 sensores (pueden ser cualquier sensor TD, DU o TL). Haga clic en el botón '''Advanced''' y luego ingrese la dirección MAC del sensor</big> | |||
<big>Luego, haga clic en el botón para escoger el '''preset''' o preajuste y seleccione el preset requerido para un determinado modelo de sensor y haga clic en el botón Load</big> | |||
<big>- '''“escort fuel”''' para el '''TD-BLE''',</big> | |||
[[Archivo:Preset.jpg|no|miniaturadeimagen|662x662px|Preset para TD-BLE]] | |||
3. A continuación, abra la '''pestaña I /O''' y seleccione la opción '''Low''' en la columna Priority para los parámetros Nivel de combustible BLE (BLE Fuel Level o BLE LLS) y Temperatura de sensor BLE (BLE Temperature). La carga de la batería BLE es opcional (BLE Battery) | |||
[[Archivo:Nivel de combustible.jpg|no|miniaturadeimagen|669x669px|Nivel de combustible.]] | |||
[[Archivo:Batería y temperatura.jpg|no|miniaturadeimagen|682x682px|Temperatura y batería.]] | |||
<big>4. Al seleccionar el lugar de instalación para el equipo GPS, verifique el RSSI (Signal Strength) en la pestaña '''Bluetooth 4.0''' haciendo clic en el botón '''Discover BLE''' durante 2-3 minutos</big> | |||
<big>El valor medio debe estar entre -45 y -85 dB para una estabilidad de conexión óptima.</big> | |||
[[Archivo:Señal rssi.jpg|no|miniaturadeimagen|677x677px|Potencia de señal RSSI.]] | |||
'''<big>Recuerde orientar el sensor al equipo GPS de modo que el sensor y la antena Bluetooth del equipo GPS coincidan el uno al otro.</big>''' | |||
[[Archivo:Antena.png|no|miniaturadeimagen|685x685px|Orientación del sensor. antena hacía el equipo GPS.]] | |||
<big>5. Los parámetros "io_" que necesita identificar en los mensajes del GPS en la plataforma son los siguientes:</big> | |||
[[Archivo:Io.jpg|no|miniaturadeimagen|690x690px]] | |||
<big>6. Si hay una pérdida de conexión, después de varios intentos de recopilar los datos (el escaneo vuelve a intentar hasta la configuración del error en la pestaña Bluetooth 4.0) el rastreador transmitirá el código de error 3000 o 300 en el IO de la temperatura. El valor de nivel se transmitirá como la última lectura transmitida por el sensor.</big> | |||
'''<big>Recuerde que es necesario hacer clic en Save to device de haber cambiado algunos ajustes en el configurador de Teltonika para aplicarlos.</big>''' | |||
Revisión del 07:28 7 nov 2025
Conexión de Sensores TD_BLE a Teltonika a través de Bluetooth
(Se pueden conectar hasta 4 sensores simultáneamente a la mayoría de los modelos GPS Teltonika a través de Bluetooth)
Antes de conectar el sensor, busque su dirección MAC a través de la aplicación móvil Escort Configurator para dispositivos Android (los dispositivos Apple no dan acceso a las direcciones MAC de ningún dispositivo),
también puede ver la dirección MAC directamente en la cabeza del sensor.
Pasos a seguir
1.En el configurador de Teltonika, abra la pestaña Bluetooth.
Asegúrese de que todo esté configurado como se muestra a continuación.
2. En la pestaña Bluetooth 4.0, configure los ajustes de BLE Scan de la siguiente manera:
- Desactive el Non Stop Scan
- Configure el Update frequency a 30 segundos ( este es el menor valor para un equipo Teltonika)
- Scan duration o duración de escaneo debe ser de entre 15 a 20 segundos
- Scan retries until error - o reintentos hasta que se obtenga error de conexión - puede quedar en 30 (en realidad, esta es la cantidad de veces que el GPS intentará obtener datos del sensor antes de enviar un código de error de conexión en caso de una pérdida de conexión con el sensor)
- Configure el BT Power level en 7
- Cambie el BLE Connection control a Allow
Más abajo tiene 4 puestos para conectar hasta 4 sensores (pueden ser cualquier sensor TD, DU o TL). Haga clic en el botón Advanced y luego ingrese la dirección MAC del sensor
Luego, haga clic en el botón para escoger el preset o preajuste y seleccione el preset requerido para un determinado modelo de sensor y haga clic en el botón Load
- “escort fuel” para el TD-BLE,
3. A continuación, abra la pestaña I /O y seleccione la opción Low en la columna Priority para los parámetros Nivel de combustible BLE (BLE Fuel Level o BLE LLS) y Temperatura de sensor BLE (BLE Temperature). La carga de la batería BLE es opcional (BLE Battery)
4. Al seleccionar el lugar de instalación para el equipo GPS, verifique el RSSI (Signal Strength) en la pestaña Bluetooth 4.0 haciendo clic en el botón Discover BLE durante 2-3 minutos
El valor medio debe estar entre -45 y -85 dB para una estabilidad de conexión óptima.
Recuerde orientar el sensor al equipo GPS de modo que el sensor y la antena Bluetooth del equipo GPS coincidan el uno al otro.

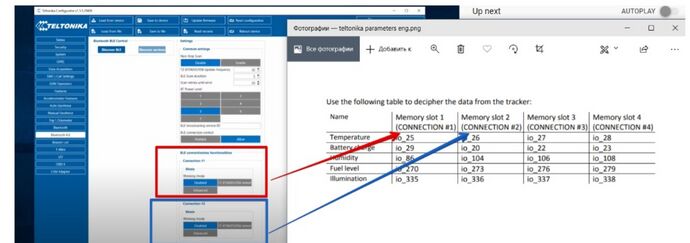

5. Los parámetros "io_" que necesita identificar en los mensajes del GPS en la plataforma son los siguientes:
6. Si hay una pérdida de conexión, después de varios intentos de recopilar los datos (el escaneo vuelve a intentar hasta la configuración del error en la pestaña Bluetooth 4.0) el rastreador transmitirá el código de error 3000 o 300 en el IO de la temperatura. El valor de nivel se transmitirá como la última lectura transmitida por el sensor.
Recuerde que es necesario hacer clic en Save to device de haber cambiado algunos ajustes en el configurador de Teltonika para aplicarlos.
